高周波膜結構焊接機采用PLC觸摸屏操作系統，可儲存大量焊接數據，依需大型刀刮布熱合工藝需求設計U型槽C型式機頭滿足大面積膜材熱合焊接，定位方便，操作簡單；非常適合膜材直線拼接，速度快；采用亞德客中封電磁閥由延時、熔接、定型、上升時間控制氣缸上、下運動，上壓板利用兩根導柱配合上、下導套控制機頭精準度。

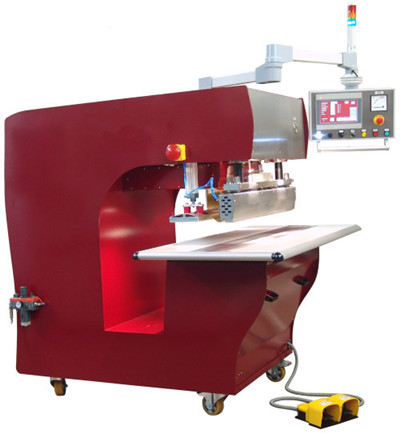

高周波膜結構焊接機（JD-15KWUP JD-25KWUP）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥，操作更加安全
4、自動過流保護+進口5557火花保護系統
5、定制不同形狀模具可生產不同產品
6、PLC人機界面操作，儲存記錄方便
設備應用：

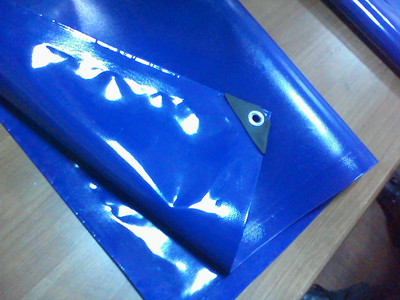

適用于PVC、TPU刀刮布及夾網布大型膜材加工焊接。適用范圍：汽車篷布、帳篷、帆布、膜結構、篷房、漂流船、圍油欄、儲水池、飛艇等。

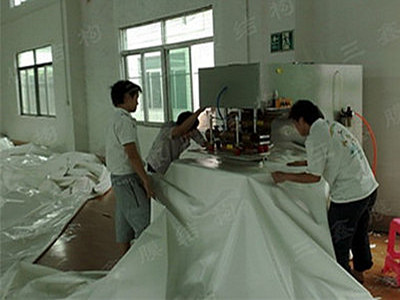

運用高周波工作原理+氣缸助力配合相應的高周波模具瞬間對刀刮布膜材焊接工藝，特別適合大型面積的膜材拼接如膜結構，水池、汽車篷布、漂流船等。
高周波膜結構焊接機工作原理：被加工的PVC、TPU刀刮布在高頻上、下電極之間通過電磁波滲透使夾網布塑料相互摩擦產生熱量瞬間使膜結構膜材分子發生極性化現象，配合高周波模具加上一定壓力就可以達到熱合效果。
1、高頻頻率13.56MHz，符合行業標準
2、U型槽獨特設計，適合大面積膜材加工
3、雙導柱導套定位，機頭不易擺動
4、整板激光切割，結實不變形
5、U型槽兩端設計活動滾軸，拉料更加順暢
設備型號 | JD-15KWUP JD-25KWUP | 設備功率 | 15KW 25KW |
高壓輸入 | 25KVA 35KVA | 震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | 8T85RB 8T25RB | 機械活動行程 | 160mm |
上壓板尺寸 | 150*900mm | 工作臺尺寸 | 350*1000mm |
設備外觀尺寸 | 1800*1200*1900 | 設備重量 | 850KG |
高周波膜結構焊接機主要配置：
1、電子管
精選8T85RB或8T25RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、PLC觸摸屏
采用臺灣臺達品牌的觸摸屏，儲存信息量大，可記憶各種不同模具的焊接參數。
